Hệ thống Hermesys Wire Mesh Cable Tray là giải pháp quản lý cáp dạng mở thế hệ thứ hai, phù hợp cho cả lắp đặt trong nhà và ngoài trời, đặc biệt tại phòng viễn thông, trung tâm dữ liệu và các công trình kỹ thuật. Dòng sản phẩm gồm hai cấu hình chính: U-Type dạng máng hở và G-Type dạng bao kín, tự đỡ. Cả hai đều có nhiều lựa chọn về chiều cao, chiều rộng, đường kính dây thép, vật liệu và lớp xử lý bề mặt.
Hệ thống có thể triển khai liên tục từ rack đến tường, trần hoặc sàn và đi kèm đầy đủ phụ kiện nối, chuyển hướng và lắp đặt.
Tính Năng Và Lợi Ích Chính
- Máng U-Type dạng hở có chiều cao 30 / 50 / 100 / 150 mm, chiều rộng từ 50 đến 600 mm.
- Thiết kế hở giúp thông gió tốt và dễ dàng thao tác với cáp tại các điểm giữa tuyến.
- Máng G-Type dạng bao kín có chiều cao 50 mm và 100 mm.
- Có thể lắp trực tiếp lên trần hoặc tường mà không cần giá đỡ riêng, phù hợp với các tuyến cáp phức tạp.
- Đường kính dây thép 4 mm / 5 mm / 6 mm, đáp ứng nhiều yêu cầu tải trọng khác nhau.
- Vật liệu gồm thép carbon Q235B hoặc thép không gỉ (304 / 316L).
- Phiên bản trong nhà sử dụng lớp mạ EZ, phiên bản ngoài trời sử dụng mạ kẽm nhúng nóng HDG.
- Tùy chọn sơn tĩnh điện PC với màu sắc theo yêu cầu; phiên bản thép không gỉ được xử lý rửa axit và thụ động hóa.
- Chiều dài tiêu chuẩn 3000 mm (10ft) giúp thi công nhanh và giảm hao hụt vật liệu.
- Hệ phụ kiện nối đầy đủ cho các đoạn thẳng, chữ T, chữ thập và các đoạn cong.
- Bao gồm bộ nối, thanh gia cường, đầu nối khóa nhanh, kẹp nhanh và bộ nối chữ L.
- Có thêm kẹp uốn nhanh, tấm chắn bán kính, bộ nối trục và bộ nối link sink.
- Phụ kiện treo tường gồm T-Bracket, Triangle Bracket, Spider Bracket và Wall Mounting Bracket.
- Phụ kiện treo trần gồm T-Suspension Bar, C-Channel Strut, 50 Hanger, Hanging Clip và Pendant Drop.
- Phụ kiện lắp sàn và sàn nâng gồm Stand Bracket, Stand T-Bracket, Bridge Stand Bracket Kit, U-Pillar và Spider Bracket.
- Có thể gia công trực tiếp tại công trường mà không cần hàn, chỉ cần kìm cắt bu lông và phụ kiện nối tiêu chuẩn.
- Hỗ trợ tạo các đoạn chữ T, chữ Y, góc 90°, góc bo 90°, đoạn cong bán kính lớn và đoạn thu giảm.
- Có tùy chọn vách ngăn, nắp máng, nắp đầu và kẹp thoát cáp cho các tuyến yêu cầu phân chia hoặc che kín.
Ứng Dụng Điển Hình
- Telecom Equipment Rooms
- Trung tâm dữ liệu (Data Centers)
- Transmission Centers
- Hệ thống cáp cấu trúc (trong nhà và ngoài trời)
- Tuyến cáp trên sàn nâng, trần và trong các tòa nhà thương mại hoặc công nghiệp
Tiêu Chuẩn Tham Chiếu
Máng Cáp Lưới — Tổng Quan Dòng Sản Phẩm
Giới Thiệu Chung
Máng cáp lưới thép dạng mở thế hệ thứ hai, phù hợp cho cả trong nhà và ngoài trời; vật liệu gồm thép carbon Q235B hoặc thép không gỉ 304 / 316L; các phương án xử lý bề mặt gồm mạ kẽm điện phân EZ (trong nhà), mạ kẽm nhúng nóng HDG (ngoài trời), sơn tĩnh điện PC (màu tùy chọn), và xử lý rửa axit/thụ động hóa đối với thép không gỉ.
Đoạn Thẳng Máng Cáp Lưới U-Type
Chiều cao 30 / 50 / 100 / 150 mm; chiều rộng 50–600 mm (tùy chiều cao); đường kính dây 4 / 5 / 6 mm; chiều dài tiêu chuẩn 3000 mm; tải trọng làm việc an toàn (SWL) được kiểm tra theo IEC 61537 Test Model II; có 5 tùy chọn hoàn thiện bề mặt (EZ / HDG / PC / 304 / 316L.)

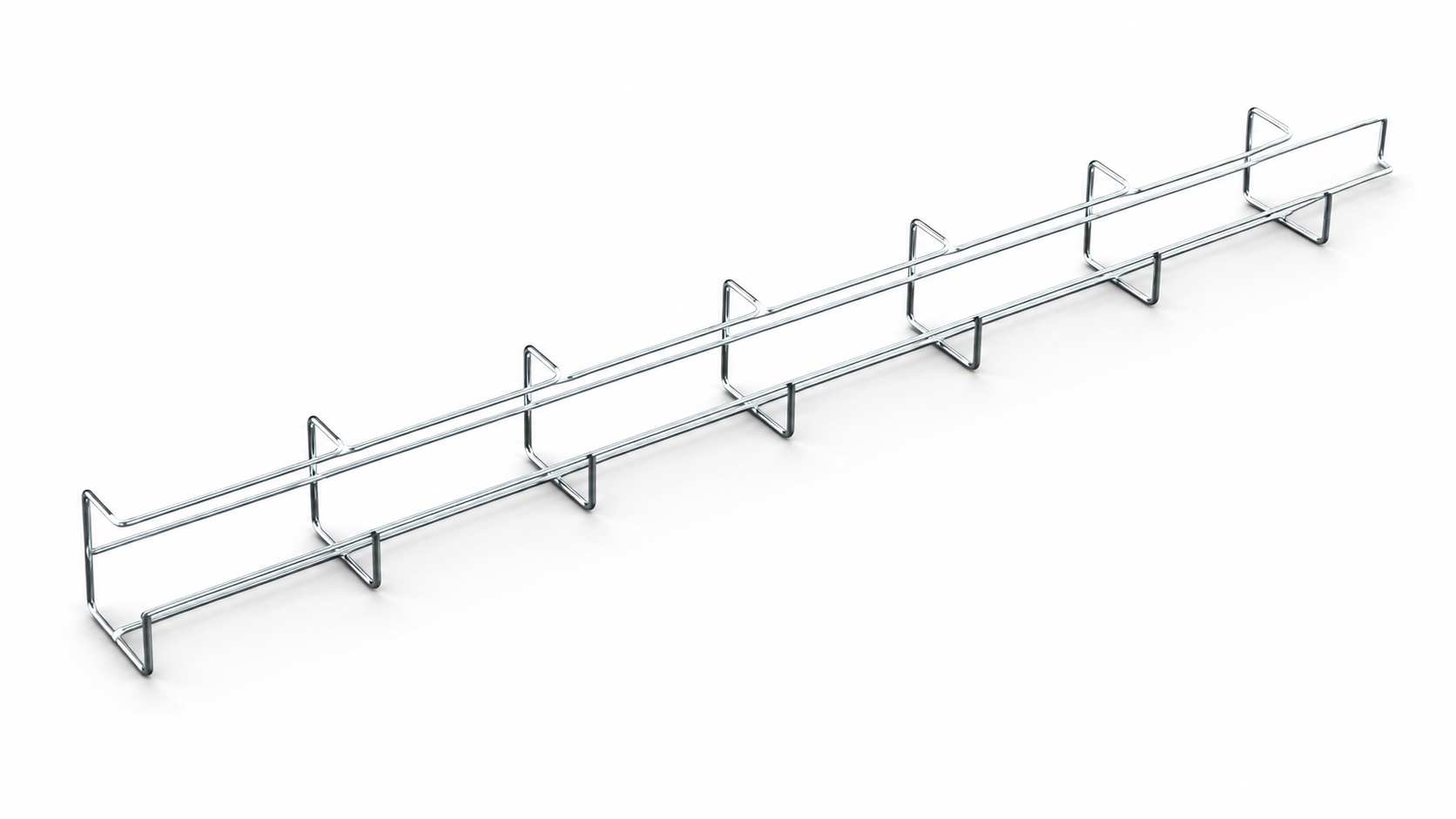

Đoạn Thẳng Máng Cáp Lưới G-Type
Chiều cao 50 / 100 mm; chiều rộng 50 / 100 mm; đường kính dây thép 4 / 5 / 6 mm; cấu trúc bao kín hoàn toàn, có thể lắp trực tiếp lên trần hoặc tường mà không cần giá đỡ riêng, phù hợp với các tuyến cáp phức tạp.
Phụ Kiện Nối
Phụ kiện nối đoạn thẳng và chuyển hướng: Bộ Nối, Bộ Thanh Gia Cường, Đầu Nối Khóa Nhanh, Bộ Nối Chữ L, Kẹp Gài, Kẹp Nhanh Cho Đoạn Uốn, Tấm Bảo Vệ Bán Kính Uốn, Bộ Nối Trục, Bộ Nối Nhịp R140 / R300.
Lắp Đặt Trên Tường

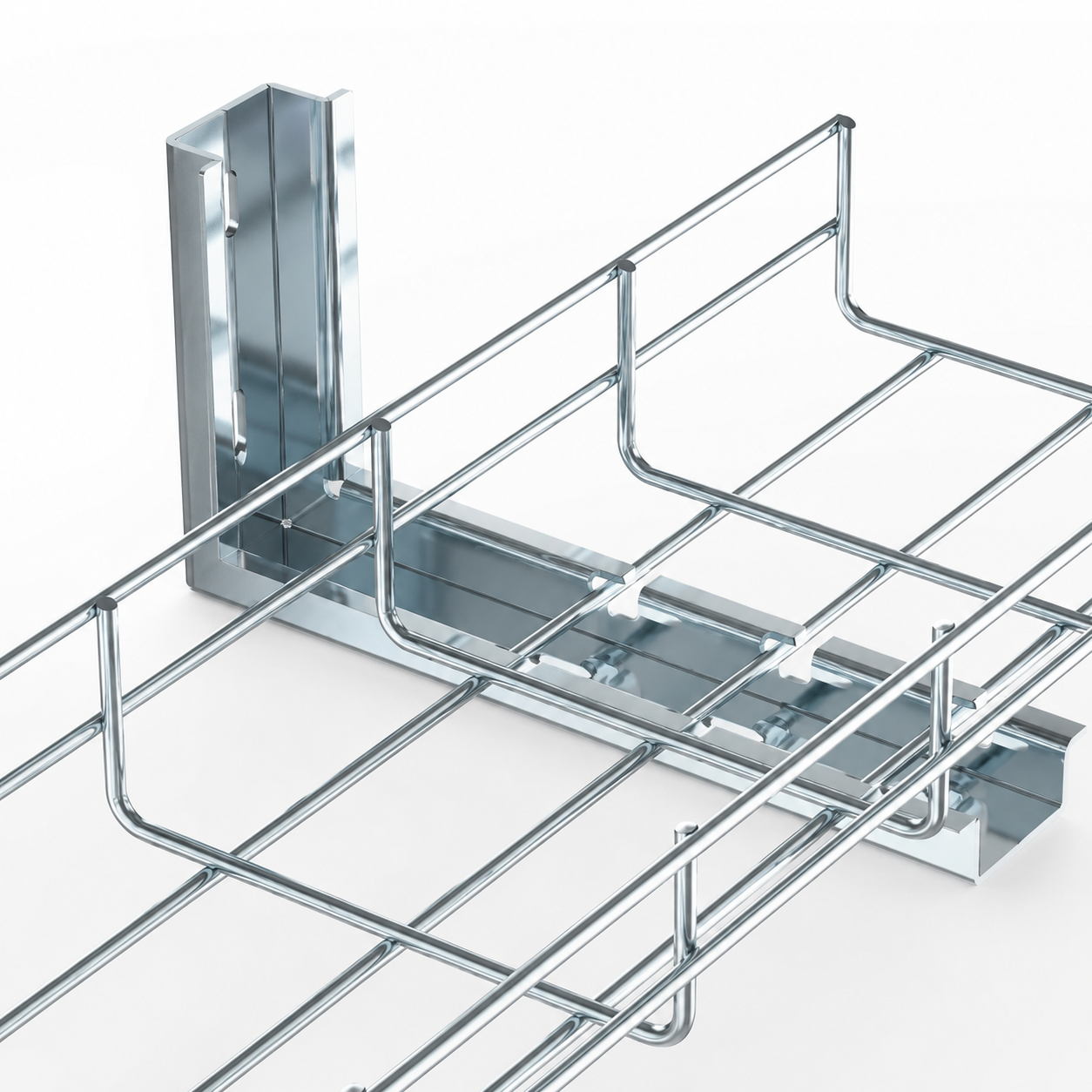

Giá đỡ lắp tường gồm: Wall T-Bracket (có thể xếp chồng cho hệ nhiều tầng), Triangle Bracket (vị trí vít có thể điều chỉnh), Spider Bracket (chỉ cần không gian lắp đặt 100 mm), Wall Mounting Bracket (dùng cho máng hẹp, tải nhẹ); chiều dài giá đỡ tương ứng với chiều rộng máng.
Lắp Đặt Trên Trần
Phụ kiện treo trần gồm: T-Suspension Bar, C-Channel Strut, 50 Hanger (chỉ dùng cho máng rộng 50 mm), Hanging Clip (phù hợp với ty ren M6 / M8 / M10, dùng cho máng rộng đến 300 mm), Axis Coupler (kèm đầu nối PVC), Pendant Drop (chiều cao có thể điều chỉnh).
Lắp Đặt Dưới Sàn
Phụ kiện lắp trên sàn và sàn nâng gồm: 50 Stand Bracket (chỉ dùng cho máng rộng 50 mm), Stand T-Bracket, Bridge Stand Bracket Kit (phù hợp với máng rộng W100–600 mm), U-Pillar, Spider Bracket.
Phụ Kiện Khác
Phụ kiện bổ sung gồm: Pipeline Fixing Plate (loại 1 / 2 / 3 lỗ, có thể tùy chỉnh lỗ), Cable Exit Clip (W45 / W90), Vách Ngăn Máng Cáp Lưới, Nắp Máng Cáp Lưới, Nắp Bịt Đầu, Waterfall (phụ kiện chuyển tiếp theo phương đứng), Bolt Cutter (dụng cụ chuyên dụng).
Gia Công Tại Công Trường
Có thể gia công tại công trường mà không cần dụng cụ chuyên dụng và không cần hàn: tạo mối nối chữ T, chữ Y, góc uốn 90°, góc nối 90°, đoạn cong bán kính lớn và đoạn thu giảm chiều rộng; áp dụng cho máng rộng 100–600 mm, chỉ cần kìm cắt bu lông và phụ kiện nối tiêu chuẩn.
Thông Số Kỹ Thuật
Vật Liệu
EZ / PC / 304 / 316L
Đường Kính Dây
4 / 5 / 6 mm
Kích Thước U-Type (mm)
Tùy Chọn Chiều Rộng (mm)
50
50 / 100 / 150 / 200 / 300 / 400 / 500 / 600
100
100 / 150 / 200 / 300 / 400 / 500 / 600
150
300 / 400 / 500 / 600
Kích Thước G-Type (mm)
Tùy Chọn Chiều Rộng (mm)
